Скрытый монтаж фасадной доски (планкена) на саморезы CAMO: инструкция и 30 профессиональных советов

Скрытое крепление доски планкена на саморезы CAMO: пошаговая инструкция и 30 советов

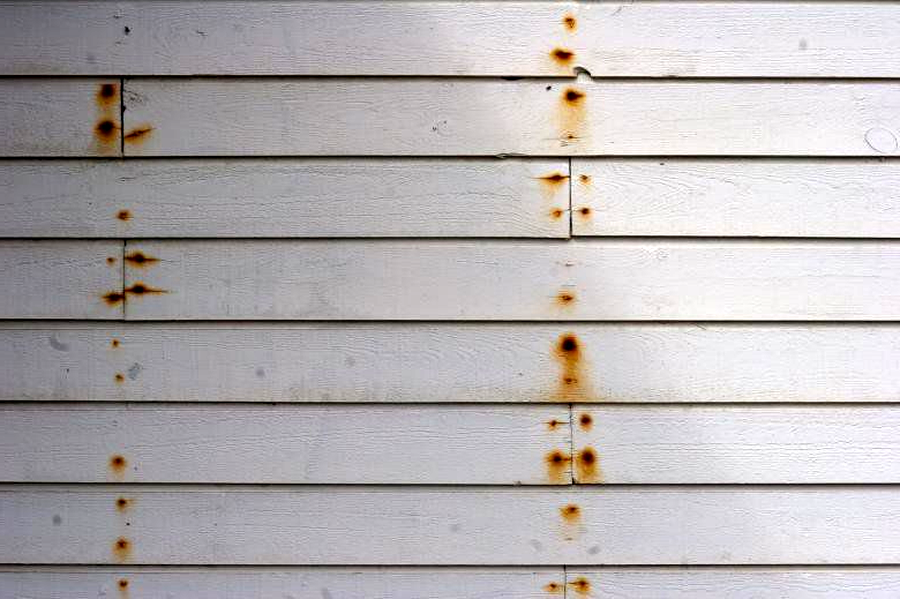

Фасад из дерева или термодревесины — это всегда статусно, красиво, но… хлопотно, если вы видите шляпки саморезов. Они не просто портят эстетику, но и становятся воронками для влаги, а со временем дают некрасивые черные подтеки, особенно на светлой доске.

Система скрытого монтажа фасадной доски от бренда CAMO (National Nail) совершила революцию в мире деревянного домостроения. Но чтобы фасад радовал 20 лет, нельзя просто купить кондуктор. Нужно понимать физику процесса. Ниже инструкция на основе опыта специалистов в деревянном домостроении, собрана для вас в алгоритм.

Часть 1. Инструменты и материалы (С чего начать)

Прежде чем взять в руки шуруповерт, давайте разберемся, что мы покупаем. Система CAMO — это специальная система. Если вы возьмете китайскую «копию» кондуктора и обычные саморезы — результат будет плачевным.

ФОТО№1 и 3: Комплект системы скрытого монтажа фасадной доски CAMO Marksman Pro в заводской упаковке.

Выбор кондуктора

В России и СНГ наиболее доступны две модификации. Нам нужен именно Pro версия, так как у него есть прижимной механизм. Можно формировать зазор между досками 1,6мм, 3,2мм или 4,8мм.

CAMO Marksman NB 5: . Рассчитан на ширину доски от 81 до 126 мм. Для фасада с вертикальным монтажом этого зазора достаточно для вентиляции.
CAMO Marksman Pro 5: Самый ходовой инструмент. Версия для широкой доски от 129 до 148 мм (стандартный планкен 135-140 мм) с увеличенным зазором в 4,8 мм. Этот вариант лучше подходит для широкого планкена из массива, который сильно «дышит» .

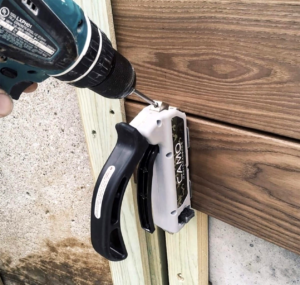

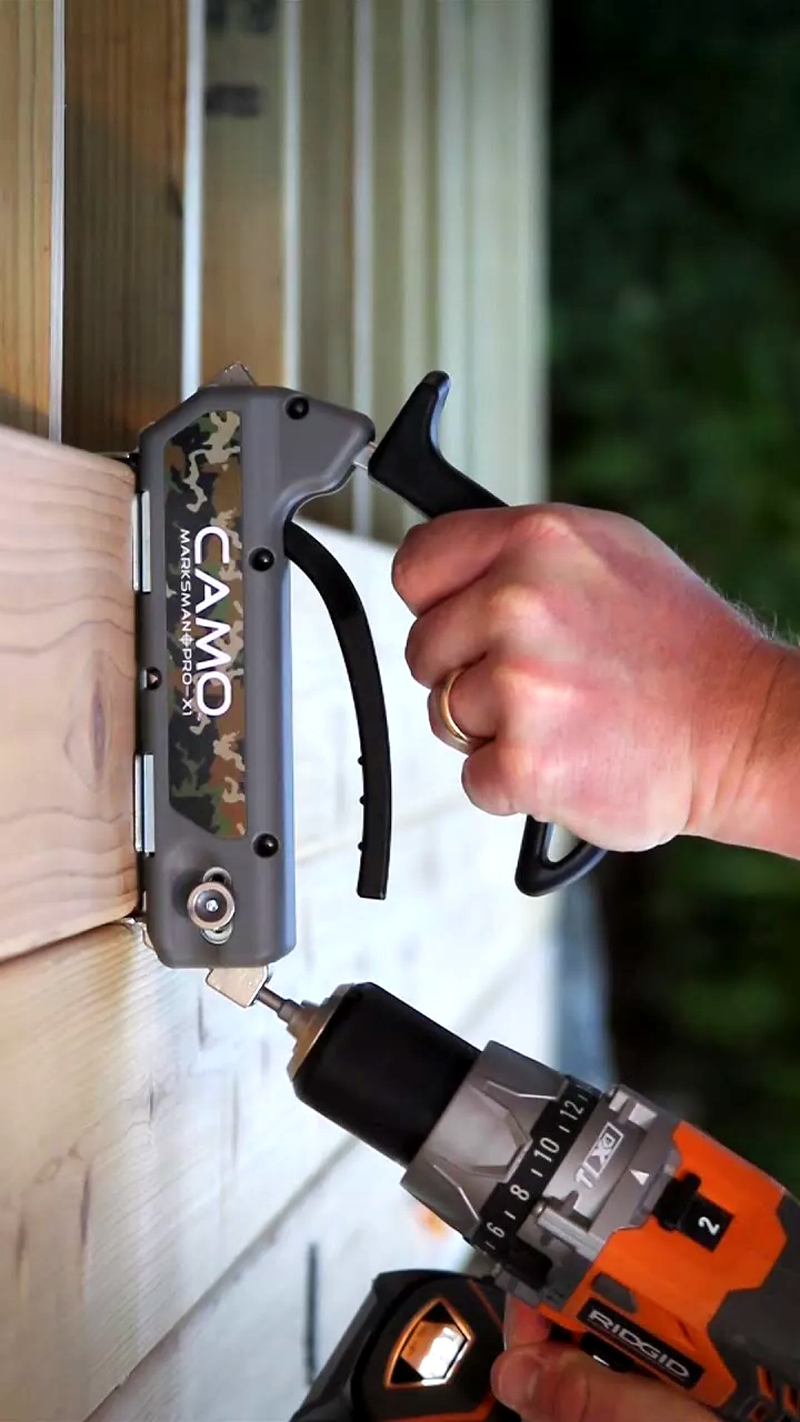

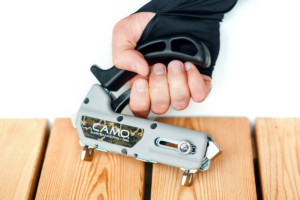

ФОТО№4: Кондуктор — инструмент CAMO Marksman Pro 5, установленный на фасадную доску.

Какие саморезы нужны?

Забудьте про саморезы из ближайшего строительного. CAMO требует фирменных крепежных элементов, иначе не будет центровки в направляющих .

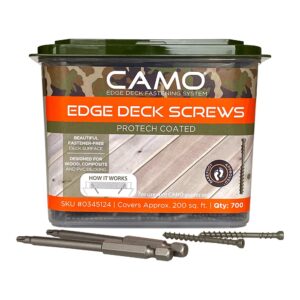

CAMO Edge Screws (58 мм): Используются для досок толщиной 20-28 мм. Это стандарт для планкена.
Покрытие: Для фасада из сосны или ели — оцинковка (ProTech). Для лиственницы и термоясеня — только нержавейка (A2 или A4). Лиственница может выделять дубильные вещества, которые разрушают обычный цинк за 1-2 сезона.

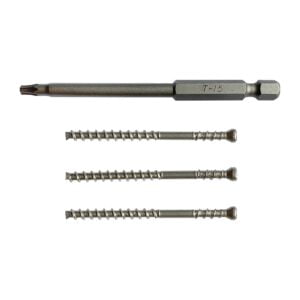

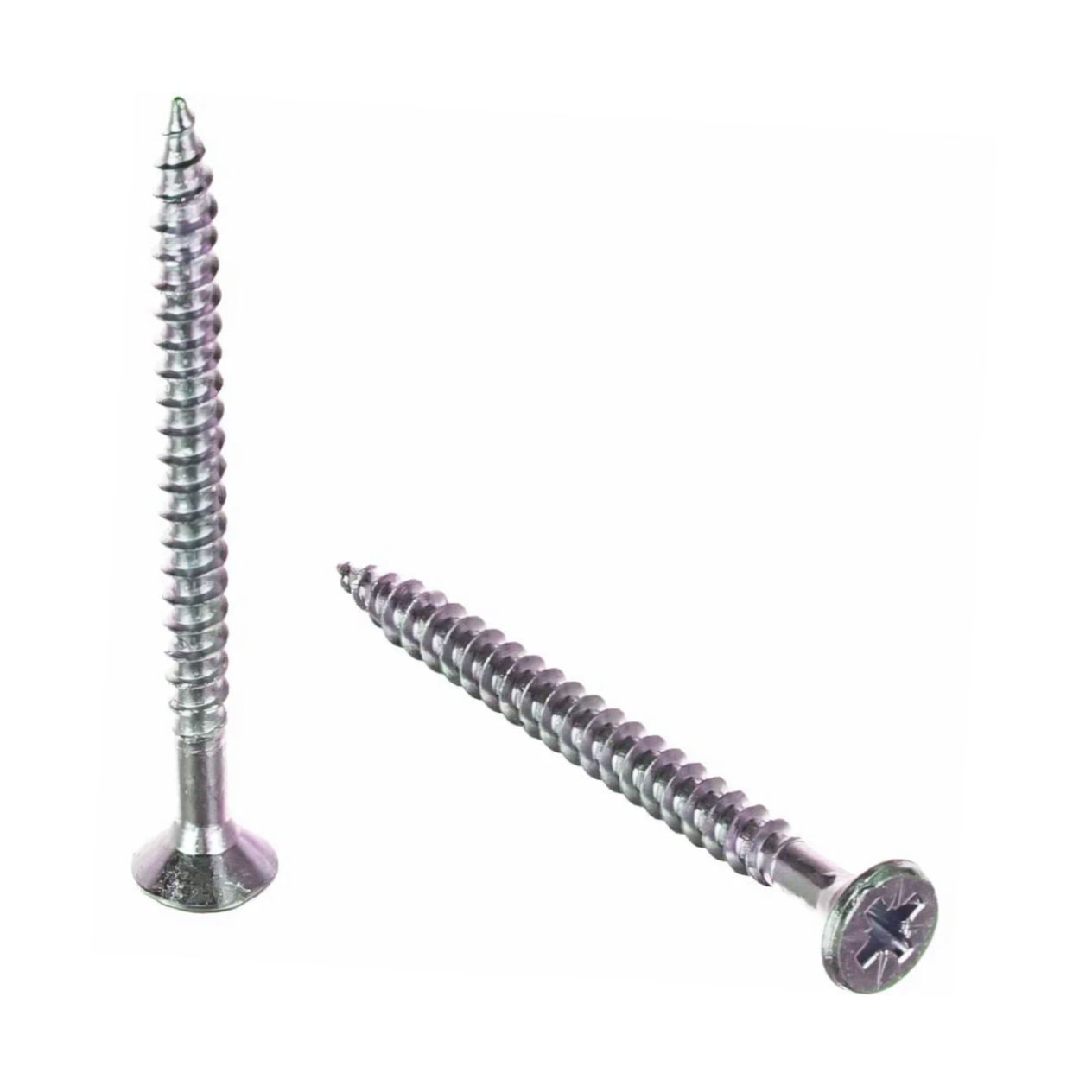

ФОТО№5-6: Саморез CAMO Edge 60mm и обычный саморез 60мм. Сравнение резьбы.

Часть 2. Пошаговая инструкция по монтажу

Сам процесс установки кондуктора интуитивно понятен, но дьявол в деталях.

Шаг 1. Подготовка обрешетки

Правило №1: Шаг лаг (обрешетки) не должен превышать 400-450 мм для планкена. При скрытом крепеже нагрузка на кромку доски выше, чем при открытом монтаже. Экономя на лагах, вы получите «волну» на фасаде .

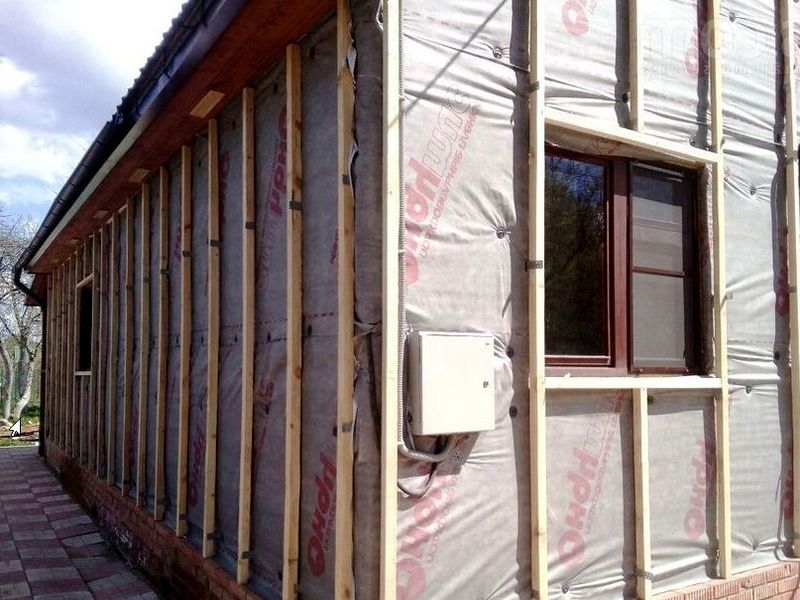

ФОТО№7: Подготовка обрешетки для монтажа фасадной доски системой Camo

Шаг 2. Установка первой доски (Самая важная)

Первую доску (стартовую) закрепить скрыто не получится, если у вас нет специального стартового зацепа.

Выровняйте первую доску по уровню.
Закрепите её открытым способом через лицевую сторону, утопив шляпки.
Либо используйте L-образные кронштейны с тыльной стороны обрешетки .
Совет: спрячьте открытые шляпки первой доски под угловым стыком или наличником.

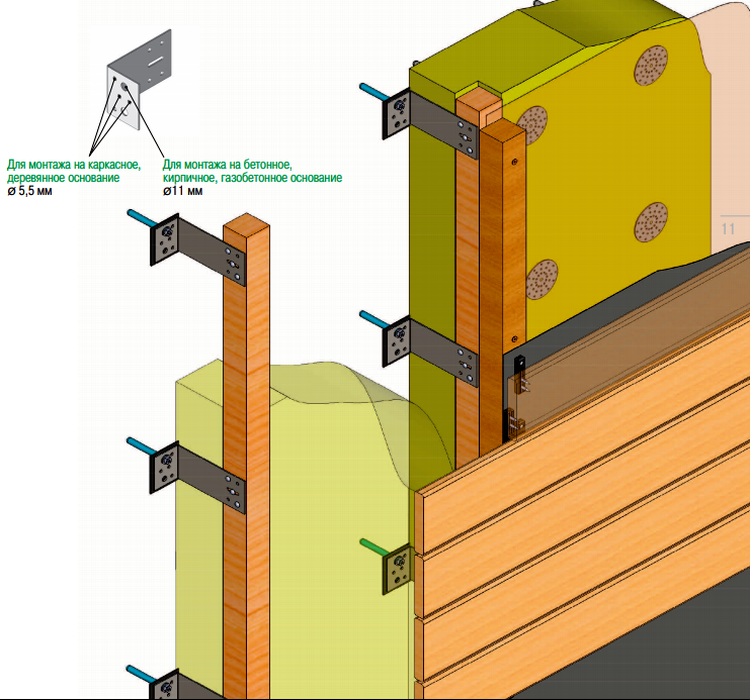

ФОТО№8: Крепление стартовой доски фасада с помощью L-образного кронштейна.

Шаг 3. Настройка кондуктора

Кладите кондуктор сверху на доску, которую собираетесь крепить (а не на уже закрепленную!).

Установите инструмент на доску.
Сожмите ручку (Trigger Handle), чтобы зубцы-распорки плотно обхватили доску .
Отрегулируйте большой диск (Thumb Dial) под ширину вашей доски. Инструмент должен сидеть как влитой, без люфта.

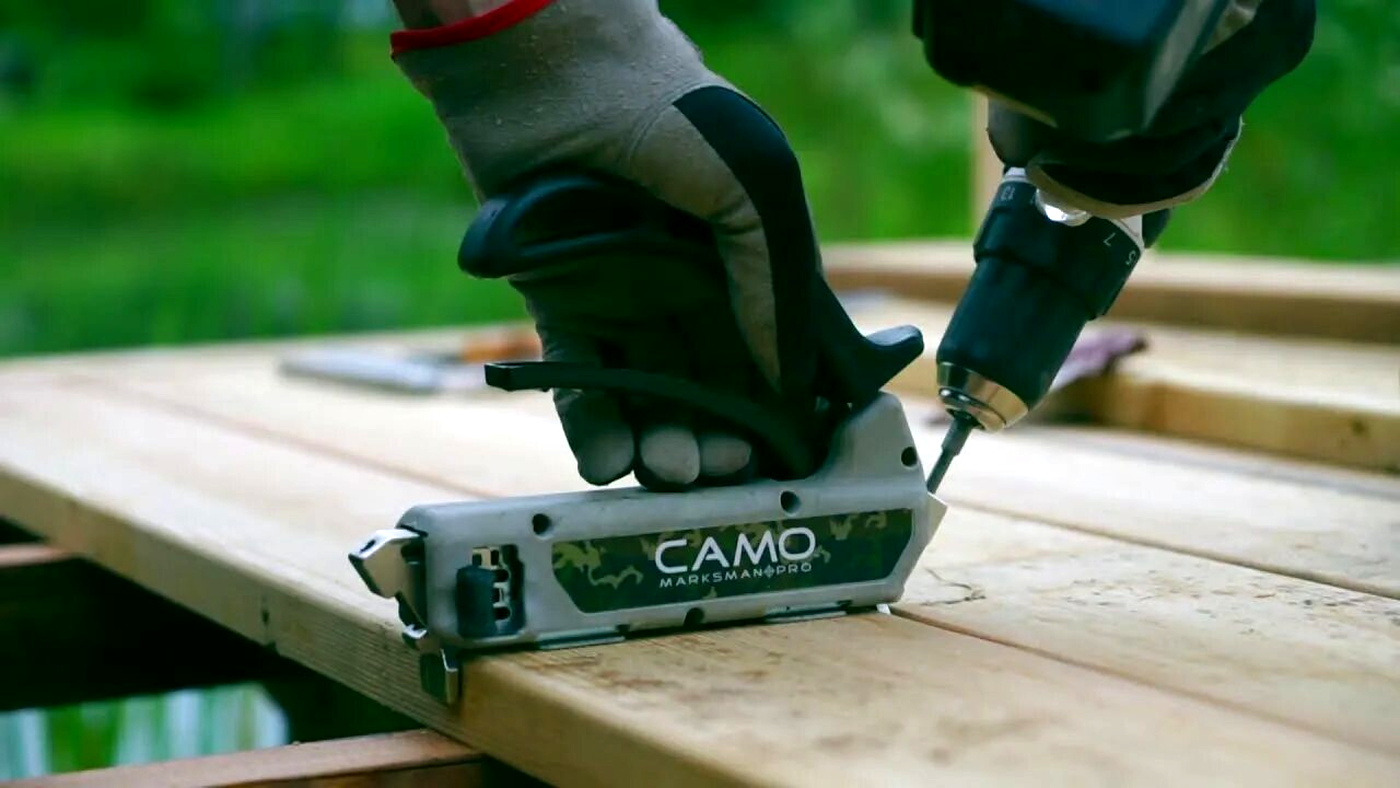

ФОТО№9: Регулировка ширины захвата кондуктора CAMO Marksman Pro.

Шаг 4. Процесс завинчивания

Вставьте биту T-15 или T-20 в шуруповерт. Категорически нельзя использовать ударный режим (Impact Driver) на полную мощность — расколете кромку . Режим сверления/шуруповерта — идеально.
Установите обороты на максимум (2500+ RPM).
Вставьте саморез в направляющую. В инструменте Pro их две: одна для левой стороны доски, другая для правой.
Начинайте вкручивать. Не давите! Острие самореза (ланцет) само вкручивается в структуру, расширяя пространство, а обратная резьба у шляпки подтягивает доску к лаге . Если вы давите — доска треснет.
Как только плечико биты уперлось в муфту кондуктора — саморез встал идеально. Система не позволяет перекрутить.

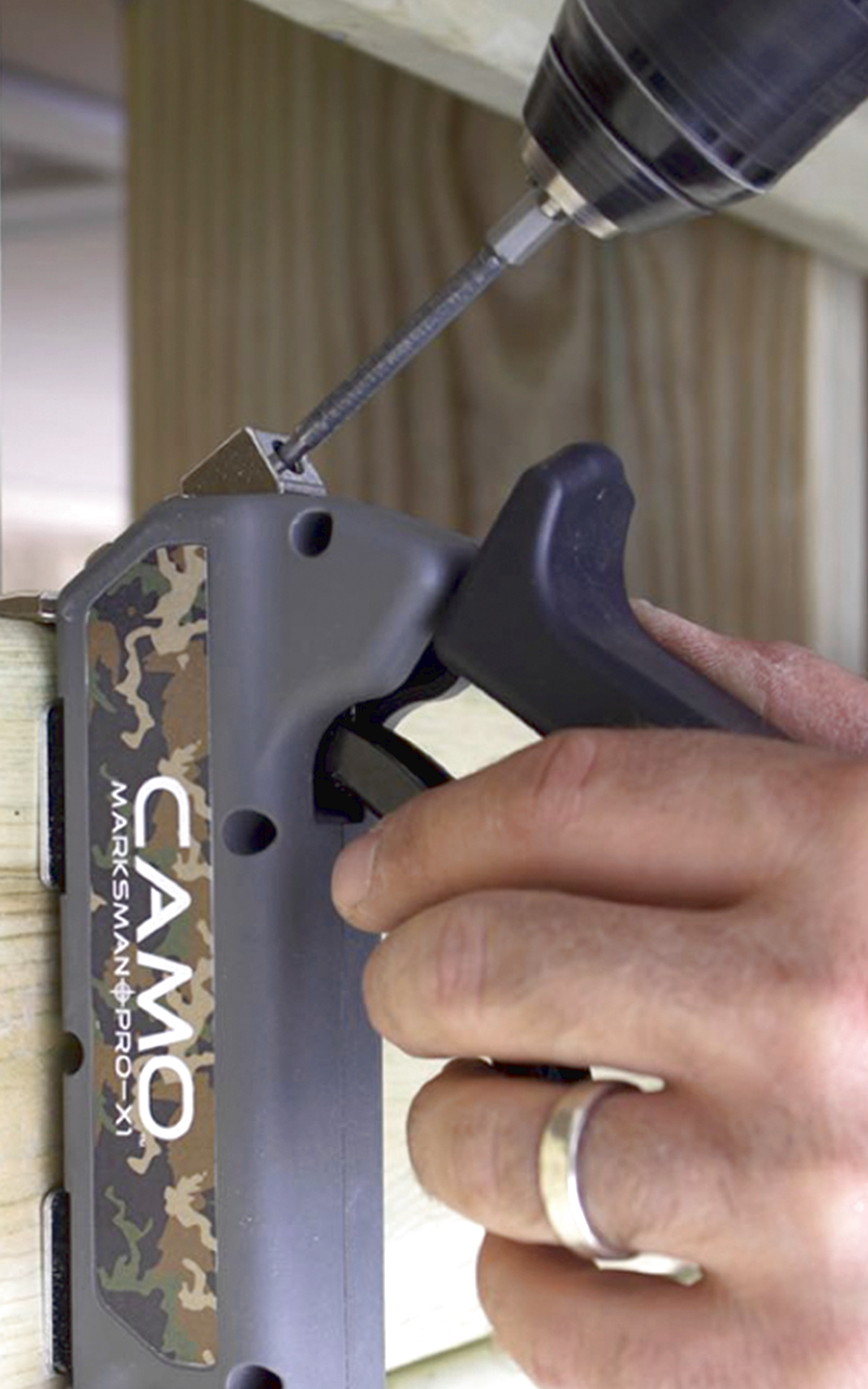

ФОТО№ 10: Процесс вкручивания самореза CAMO через кондуктор.

Шаг 5. Формирование зазора

Зазор между досками формируется автоматически за счёт толщины опоры CAMO, который могут поставляются в комплекте 1,6мм, 3,2мм или 4,8мм. Очень простой, но эффективный аксессуар съемный элемент инструмента Marksman – опора CAMO, она входит в комплект с инструментом. Это отличительная особенность системы САМО, соответственно получаем формирование оптимального зазора между досками: 1,6мм; 3,2 мм; 4,8мм.

Сдвиньте закрепленную доску вместе с кондуктором вплотную к предыдущей. Зазор между досками уже выставлен самим инструментом (1.6 мм или 5 мм в зависимости от модели) . Это обеспечивает идеальную вентиляцию фасада.

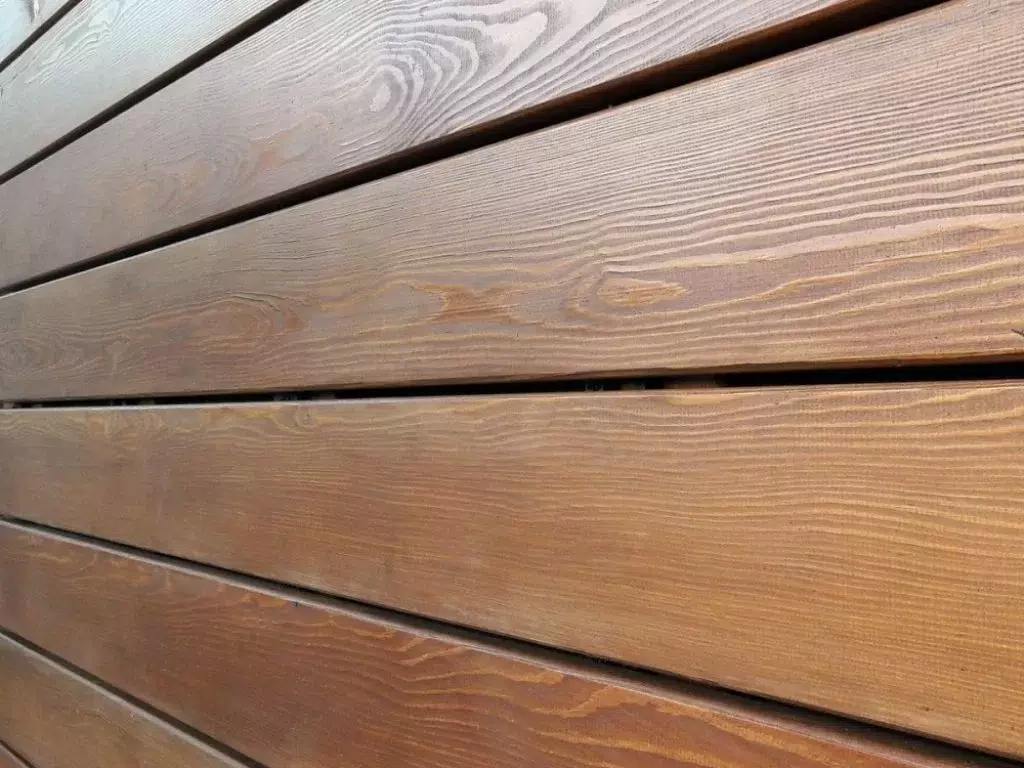

ФОТО№ 11 : Идеальный равномерный зазор между досками планкена.

Часть 3. 30 профессиональных советов (Лайфхаки)

На основе анализа ошибок новичков я составил список из 30 рекомендаций, которые сделают ваш монтаж профессиональным.

Покупайте оригинал. Китайские копии кондуктора не имеют точной геометрии, и саморез уйдет в бок, пробив лицевую сторону.
Перед началом работ прогоните кондуктор по обрезкам. Убедитесь, что толщина вашей доски идеально подходит под вылет самореза.
Храните биту в магнитном держателе. Биты от CAMO короткие, и если шуруповерт без магнитного фиксатора, бита может оставаться в саморезе.
Меняйте биты каждые 200-300 саморезов. Изношенный шлиц «слижет» шляпку, и вы не сможете выкрутить бракованный саморез.
Для лиственницы — предварительное засверливание на торцах. Несмотря на заявления производителя, плотная сибирская лиственница требует предварительного прохода тонким сверлом (2.5-3 мм), иначе торец может треснуть и разойтияь .
Для термоясеня и ипе — обязательно предварительное засверливание. Эти породы настолько плотные и хрупкие, что саморез сломается или сожжет древесину.
Используйте мыло для твердых пород. Если нет возможности сверлить, окуните саморез в хозяйственное мыло или парафин — это снизит трение.
Не экономьте на саморезах. Покупайте саморезы именно из той партии, что и кондуктор. CAMO Edge имеют специфический угол заточки.
Чистите направляющие каждые 10 досок. В пазах кондуктора скапливается древесная пыль и смола. Это сбивает угол наклона самореза .
Используйте пылесос. Подключите строительный пылесос к шуруповерту или просто сдувайте стружку. Попадая под кондуктор, стружка царапает покрытие доски.
Крепите доску на каждом пересечении с лагой. Нельзя пропускать узлы, даже если шаг лаг маленький. Под нагрузкой ветра оторвет всю панель.
Следите за направлением волокон. Всегда начинайте монтаж с «сердцевинной» стороны доски наружу, чтобы минимизировать коробление.
Проветриваемый фасад — зазор 20 мм. Помните, что скрытый крепеж лишь фиксирует доску, но зазор от стены до задней части доски должен быть не менее 20 мм.
Учитывайте влажность. Если доска мокрая (КВ>20%), она даст усадку. Крепеж CAMO жестко фиксирует кромку, что может привести к продольной трещине через год. Используйте сухую доску с влажностью 12-16%!
Крепление встык (торец в торец). Делайте стык только на двойном бруске/ лаге (спаренной). Концы двух досок должны лежать на одной опоре .
Угловые соединения. На углах фасада лучше использовать запил под 45 градусов, но крепить угол открыто или использовать специальные уголки CAMO для торцов.
Удаление доски. Если доска повреждена, выкрутить саморез CAMO можно только приподняв вышележащую доску, если использовали малые зазоры. Инструмент для демонтажа продается отдельно — используйте тонкий экстрактор.
Высота подъема. Работая с лесов, привяжите кондуктор веревкой к поясу. Уронить его с высоты 3 метров — значит разбить механизм подпружиненного зажима.
Цвет самореза. Всегда выбирайте саморезы с покрытием «бронза» или «кофе». Они менее заметны на тени фасада, чем серебряные .
Не работайте в дождь. Вода смазывает грани биты, и проскальзывание в шлице гарантировано.
Проверяйте биту. Бита, идущая в ведерке с саморезами, — расходник. Купите отдельно профессиональную биту Wera или Dewalt под размер TX (T-15 или T-20) для ответственных работ.
Применение для блок-хауса. На блок-хаус система CAMO не рассчитана (слишком скругленная поверхность). Для имитации бруса — отлично.
Антисептирование торцов. Перед монтажом обязательно пропитайте торцы досок воском или герметиком. В зазор 1.6 мм вода попадает, и торец может почернеть.
Разметка. Если бруски закрыты ветрозащитой, пользуйтесь лазерным построителем осей, чтобы случайно не вкрутить саморез в пустоту.
Скорость шуруповерта. Не включайте ограничитель момента (трещотку). Крутящий момент должен быть максимальным, но скорость вращения — высокой.
Саморез не сел до конца. Если плечо биты уперлось, а саморез торчит на 2 мм — проверьте направляющие, вероятно, туда попал мусор.
Хранение кондуктора. После работы продувайте инструмент сжатым воздухом и капайте масло на оси зажимного механизма.
Сосна и ель — легкий монтаж. Эти породы не требуют предварительного сверления даже зимой.
Контроль высоты. Выбирайте длину самореза так, чтобы он вошел в брус обрешетки минимум на 25-30 мм.
Доверие системе. Единственный минус CAMO — цена. Но, пересчитав стоимость работ, вы поймете, что потеря времени на открытый монтаж и последующая шлифовка шляпок стоят дороже.

Часть 4. Анализ частых ошибок (Разбор полетов)

Почему некоторые отказываются от скрытого крепежа? Потому что сталкивались с отколотой кромкой.

ФОТО№9: Брак монтажа — отколотая кромка доски из-за неправильных настроек.
Alt: Ошибка крепления планкена системой CAMO скол кромки

Как избежать скола?

Главная причина сколов — это неправильно выставленное расстояние от края доски до самореза. В кондукторе Pro-5-X1 есть регулировка «вылета» жала. Если вы видите, что винт входит ближе чем 7-8 мм от края — нужна перенастройка инструмента под конкретную партию пиломатериала.

Также сколы происходят, если вы вкручиваете саморез слишком близко к торцу доски (ближе 10 см от края). В зоне торца древесина всегда более хрупкая, нужно предварительное сверление.

Часть 5. Альтернативы и выбор

ФОТО№12, 13: Сравнение внешнего и скрытым CAMO через 3 года.

Почему CAMO, а не «змейка» (металлическая пластина)?
Пластины («змейки») оставляют зазор за счет пластика, но они не притягивают доску с той силой, с которой это делает винт. CAMO вкручивается под углом 45 градусов и работает как струбцина, притягивая доску к каркасу намертво. Для фасада, который работает на ветровые нагрузки и перепады температур, лучшее решение — именно винтовой скрытый крепеж.
