Крепёжный уголок усиленный KUU(KU) 105х105х90

Крепёжный уголок усиленный KUU(KU) 105x105x90: универсальное решение для средних и ответственных соединений

При строительстве террас, фасадов, каркасных домов, беседок, хозяйственных построек и других деревянных конструкций часто возникает ситуация, когда стандартный усиленный уголок 90×90 мм оказывается недостаточно большим для надёжного крепления бруса сечением 100×100 мм или 120×120 мм. С другой стороны, уголок 130×130 мм может быть излишне крупным, дорогим или просто неудобным для монтажа в ограниченном пространстве. Именно для таких случаев был разработан усиленный крепежный уголок 105х105х90 модели KUU (KU). Это изделие представляет собой оптимальный компромисс между компактностью и несущей способностью, сочетая в себе увеличенную площадь контакта, высокую прочность и удобство монтажа.

Общее описание

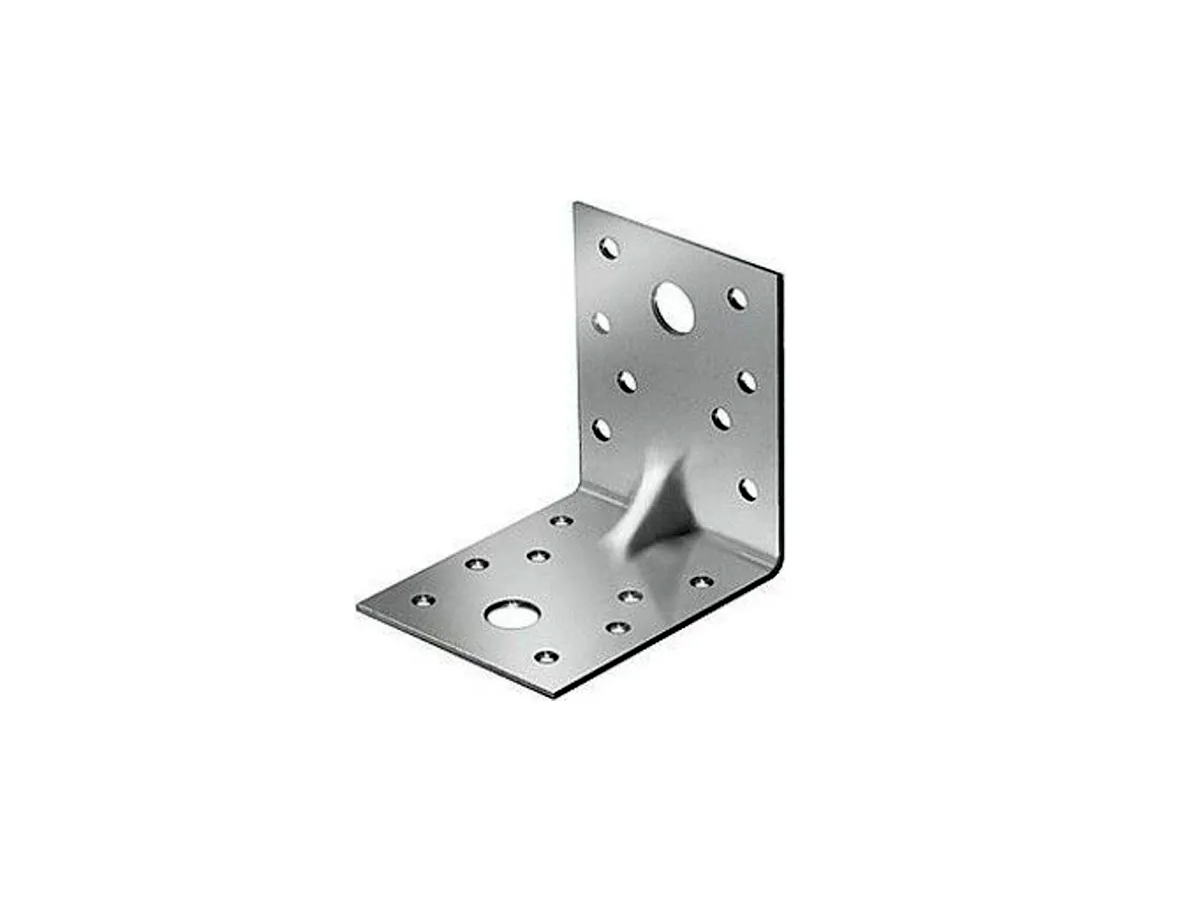

Уголок KUU 105x105x90 представляет собой гнутую деталь из листовой углеродистой стали толщиной 2,0–2,5 мм. Ключевая особенность — наличие ребра жесткости, проходящего по всей длине линии сгиба. Это ребро предотвращает деформацию уголка под нагрузкой, что особенно важно при креплении элементов среднего и крупного сечения (бруса 100×100 мм, 120×120 мм, балок перекрытия, стропил).

Изделие имеет перфорацию — отверстия двух типов: мелкие (диаметром около 5 мм) для саморезов по дереву и гвоздей, а также крупные (11–12 мм) для анкерных болтов или шпилек при креплении к бетону или кирпичу. Увеличенная по сравнению с моделью 90×90 мм площадь полок и вылет 90 мм обеспечивают более надёжное сцепление с соединяемыми элементами, исключая их смещение и проворот даже под значительными нагрузками.

Уголок поставляется в упаковке по 25 штук, что оптимально для строительных проектов среднего размера. Цена указана за одну единицу (45 руб), поэтому вы можете заказать ровно столько, сколько нужно для вашего объекта.

Технические характеристики

Особенности конструкции

1. Ребро жесткости. Как и все уголки серии KUU, данная модель имеет продольный штампованный выступ на линии сгиба. Это ключевое конструктивное отличие от плоских уголков, которое значительно повышает сопротивление изгибу. Благодаря ребру уголок не «складывается» под весом конструкции и сохраняет геометрию даже при значительных нагрузках, характерных для террас, каркасных домов и фасадных систем.

2. Оптимальная геометрия 105×105 мм. Размер полок подобран таким образом, чтобы уголок идеально подходил для бруса сечением 100×100 мм и 120×120 мм. При креплении к брусу 100×100 мм уголок полностью ложится на поверхность, не выступая за края. При работе с брусом 120×120 мм площадь контакта остаётся достаточной для равномерного распределения нагрузки, а края уголка не создают помех при дальнейшем монтаже.

3. Широкий вылет 90 мм. Увеличенный по сравнению с младшей моделью вылет (90 мм против 65 мм) обеспечивает большее плечо рычага и, соответственно, более равномерное распределение усилий по соединяемым элементам. Это особенно важно при работе с массивными террасными лагами или балками перекрытия.

4. Перфорация с переменным диаметром. Наличие мелких отверстий (5 мм) для саморезов и гвоздей, а также крупных (11–12 мм) для анкерных болтов делает уголок универсальным. Количество отверстий (9–11 штук) достаточно для надёжной фиксации: вы можете использовать 4–6 саморезов на каждой полке, что гарантирует неподвижность соединения даже при динамических нагрузках.

5. Антикоррозийная защита. Горячее цинкование создаёт прочное покрытие, устойчивое к механическим повреждениям и атмосферным воздействиям. Уголок можно использовать на открытых террасах, фасадах, в неотапливаемых помещениях и даже в условиях повышенной влажности без риска появления ржавчины в течение многих лет.

Преимущества использования

• Оптимальный баланс размера и прочности. Уголок 105×105 мм занимает промежуточное положение между моделями 90×90 мм и 130×130 мм, обеспечивая достаточную несущую способность для большинства средних конструкций без излишнего увеличения габаритов и стоимости.

• Универсальность применения. Подходит для соединения дерево-дерево и дерево-бетон/кирпич. Может использоваться как внутри помещений, так и снаружи.

• Экономия времени при монтаже. Накладной способ установки без необходимости выборки пазов, интуитивно понятная перфорация – всё это ускоряет работу. Не требуется специальный инструмент или сложные навыки.

• Долговечность. Оцинкованная сталь не боится влаги, перепадов температур и ультрафиолета. Срок службы уголка сопоставим со сроком службы самой конструкции (до 50 лет и более).

• Надёжность в ответственных узлах. Благодаря усиленной конструкции и оптимальной геометрии уголок выдерживает нагрузки, характерные для террасных лаг, стропильных систем и каркасов.

• Доступная цена. При цене 45 руб за штуку и упаковке 25 шт стоимость усиления ответственных узлов остаётся разумной, особенно учитывая повышенную надёжность по сравнению со стандартными уголками меньшего размера.

Область применения

Усиленный крепежный уголок 105х105х90 находит широкое применение в следующих видах работ:

1. Строительство террас и настилов: крепление лаг сечением 100×100 мм, 100×150 мм к несущим балкам, соединение обвязки террасы, фиксация стоек перил к основанию.

2. Фасадные системы: монтаж обрешётки под планкен, сайдинг, блок-хаус; крепление несущих кронштейнов к стене; усиление угловых соединений в фасадных конструкциях.

3. Каркасное строительство: сборка каркасов домов, бань, гаражей, хозблоков из бруса 100×100 мм; стыковка стоек с верхней и нижней обвязкой; установка стропил среднего сечения.

4. Беседки и навесы: крепление стоек к основанию, соединение верхней обвязки, усиление углов и узлов примыкания.

5. Кровельные работы: крепление стропильных ног (сечением 50×150 мм, 100×100 мм) к мауэрлату; монтаж подкосов и ригелей.

6. Садовые постройки и заборы: усиление угловых соединений в деревянных ограждениях, калитках и воротах; строительство дровяников, летних кухонь.

7. Промышленные и складские стеллажи: создание несущих конструкций для хранения грузов среднего веса.

Рекомендации по подбору размера и количества

Правильный выбор размера уголка – залог надёжности конструкции.

Соответствие сечениям бруса:

• Для бруса сечением 80×80 мм и 100×100 мм – уголок 105×105 мм является оптимальным выбором, обеспечивая полное покрытие поверхности без выступания краёв.

• Для бруса 120×120 мм и 150×150 мм – уголок 105×105 мм также подходит, особенно если нет необходимости в максимальной площади контакта или если вы хотите сэкономить по сравнению с моделью 130×130 мм.

• Для бруса 50×100 мм и 50×150 мм (доска на ребро) – уголок 105×105 мм обеспечивает достаточную площадь контакта с учётом ширины полки 105 мм.

Расчёт количества:

• Для типового узла (например, крепление стойки 100×100 мм к нижней обвязке) достаточно 2–4 уголков на одно соединение (по 1–2 с каждой стороны).

• При монтаже лаг террасы 100×150 мм к несущим балкам – 2 уголка на каждую лагу в месте пересечения.

• Для крепления стропил к мауэрлату – 2 уголка на каждую стропильную ногу.

• В среднем на усиление одного ответственного узла расходуется 3–5 уголков.

Упаковка 25 штук рассчитана на:

• 6–12 узлов крепления стоек или стропил;

• 8–12 пересечений лаг с балками на террасе;

• 5–8 углов каркасной постройки среднего размера;

• усиление фасадной обрешётки площадью 15–25 м².

Рекомендуется приобретать с запасом 10–15% на случай ошибок, изменения проекта или необходимости дополнительного усиления слабых мест.

Технические советы по монтажу

1. Подготовка поверхностей. Очистите дерево от пыли, грязи и масляных пятен. Убедитесь, что соединяемые элементы плотно прилегают друг к другу – зазоры между ними ослабляют конструкцию. При креплении к бетону или кирпичу предварительно высверлите отверстия под дюбели или анкера, используя крупные отверстия уголка в качестве кондуктора.

2. Выбор крепежа для уголка 105×105 мм.

   • Для дерева: используйте оцинкованные саморезы диаметром 4,5–5 мм и длиной 50–70 мм, чтобы они надёжно прошли через полку уголка и вошли в дерево на глубину не менее 35–45 мм. Также подойдут ершеные гвозди 4,5×60 мм или 5×70 мм. Ни в коем случае не используйте чёрные саморезы – они быстро ржавеют.

   • Для бетона/кирпича: применяйте распорные анкера с шайбой диаметром 8–10 мм или дюбель-гвозди 6×60 мм. Для ответственных узлов рекомендуется использовать химические анкеры.

3. Порядок установки. Сначала прикрутите уголок к одному элементу (например, к стойке), заполнив не менее 3–4 отверстий на полке. Затем зафиксируйте уголок ко второму элементу. При креплении к бетону сначала прикрутите уголок к деревянному элементу, затем, выставив всю конструкцию по уровню, сверлите отверстия в бетоне через крупные отверстия и устанавливайте анкера.

4. Избегайте перекосов. Следите, чтобы обе полки уголка плотно прилегали к соединяемым поверхностям по всей площади. При затяжке саморезов или гаек анкеров не переусердствуйте, чтобы не деформировать уголок и не «утопить» его в дерево – это может снизить жёсткость соединения.

5. Распределение крепежа. Для максимальной надёжности заполняйте как минимум 50% отверстий на каждой полке. Для уголка 105×105 мм это 4–5 саморезов или анкеров на сторону.

6. Защита торцов. Если уголок подрезался по размеру (например, для установки в ограниченном пространстве), места срезов рекомендуется обработать цинковой грунтовкой из аэрозольного баллончика для восстановления антикоррозийного слоя.

7. Использование шайб. При креплении к бетону с помощью анкерных болтов обязательно ставьте широкие стальные шайбы под гайки – это предотвратит продавливание металла вокруг крупного отверстия.

Частые ошибки при работе с уголком 105×105 мм

• Использование слишком короткого крепежа. Саморезы 35–45 мм не обеспечивают надёжной фиксации через полку уголка. Всегда используйте крепёж длиной не менее 50–70 мм.

• Экономия на количестве саморезов. Если заполнить всего 1–2 отверстия на полке, узел может провернуться под нагрузкой. Заполняйте не менее 3–4 отверстий на каждой стороне.

• Крепление к сырой или нестроганой древесине. При усыхании дерева саморезы могут ослабнуть. Используйте только сухой пиломатериал (влажность не более 20%) и убедитесь, что плоскости соприкосновения ровные.

• Игнорирование предварительного засверливания в твёрдых породах. При работе с лиственницей, дубом или термодревесиной рекомендуется предварительно засверливать отверстия тонким сверлом (2,5–3 мм), чтобы избежать раскалывания бруса.

• Неправильный выбор уголка под размер бруса. Для бруса 80×80 мм уголок 105×105 мм будет выступать за края – это может быть допустимо, но иногда создаёт помехи. Для идеального прилегания используйте уголок 90×90 мм.

Сравнение с другими размерами

* Цена модели 130×130×100 указана для информации, актуальные цены смотрите в каталоге.

Заключение

Усиленный крепежный уголок KUU(KU) 105×105×90 – это надёжное, долговечное и функциональное решение для создания прочных угловых соединений в деревянных конструкциях среднего и крупного размера. Оптимальная геометрия (105×105 мм с вылетом 90 мм) делает его идеальным выбором для работы с брусом 100×100 мм и 120×120 мм, где стандартный уголок 90×90 мм может быть недостаточно большим, а более крупный 130×130 мм – избыточным.

Благодаря ребру жесткости и толщине металла 2,0–2,5 мм уголок выдерживает значительные нагрузки, характерные для террасных лаг, стропильных систем и каркасных конструкций. Горячее цинкование обеспечивает надёжную защиту от коррозии, что позволяет использовать его на открытом воздухе без риска преждевременного разрушения.

Приобретая упаковку 25 штук по цене 45 руб за штуку, вы получаете оптимальный запас для строительства террасы, каркасного дома из бруса среднего сечения, беседки, навеса или любой другой конструкции, где требуется надёжное усиление угловых соединений. Это «золотая середина» в линейке усиленных уголков, которая обязательно найдёт применение в ваших строительных проектах.

Ищете качественный усиленный крепеж для вашего проекта? В каталоге KrepDeck.ru представлен широкий выбор уголков различных размеров, саморезов с антикоррозийным покрытием и анкеров. Сделайте заказ прямо сейчас и получите профессиональную консультацию по подбору крепежа для ваших задач!
